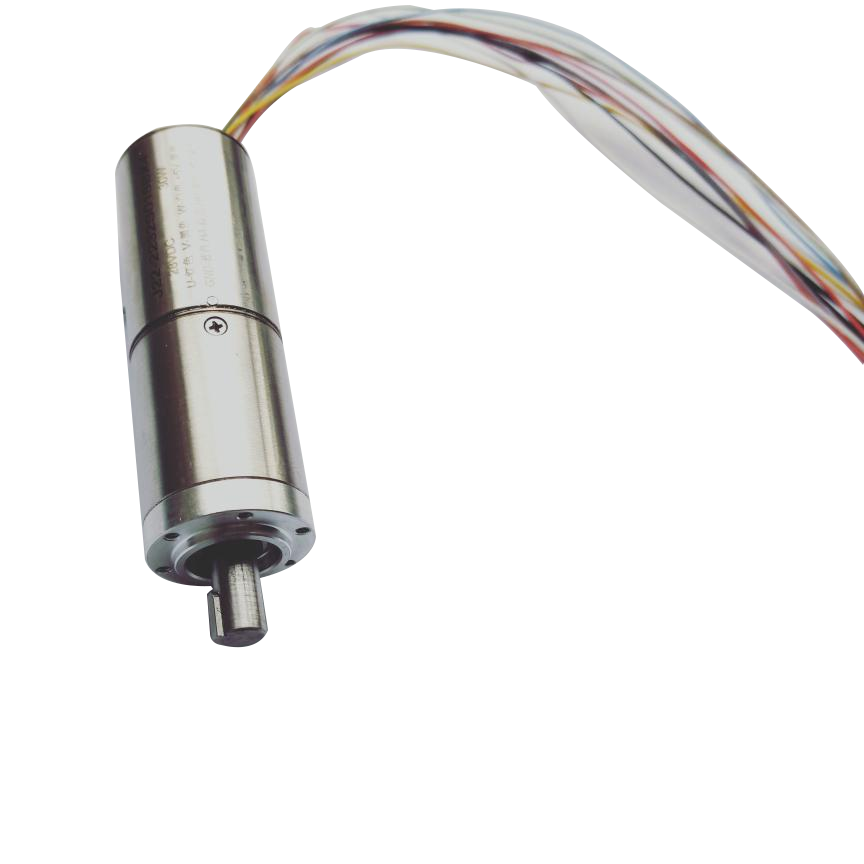

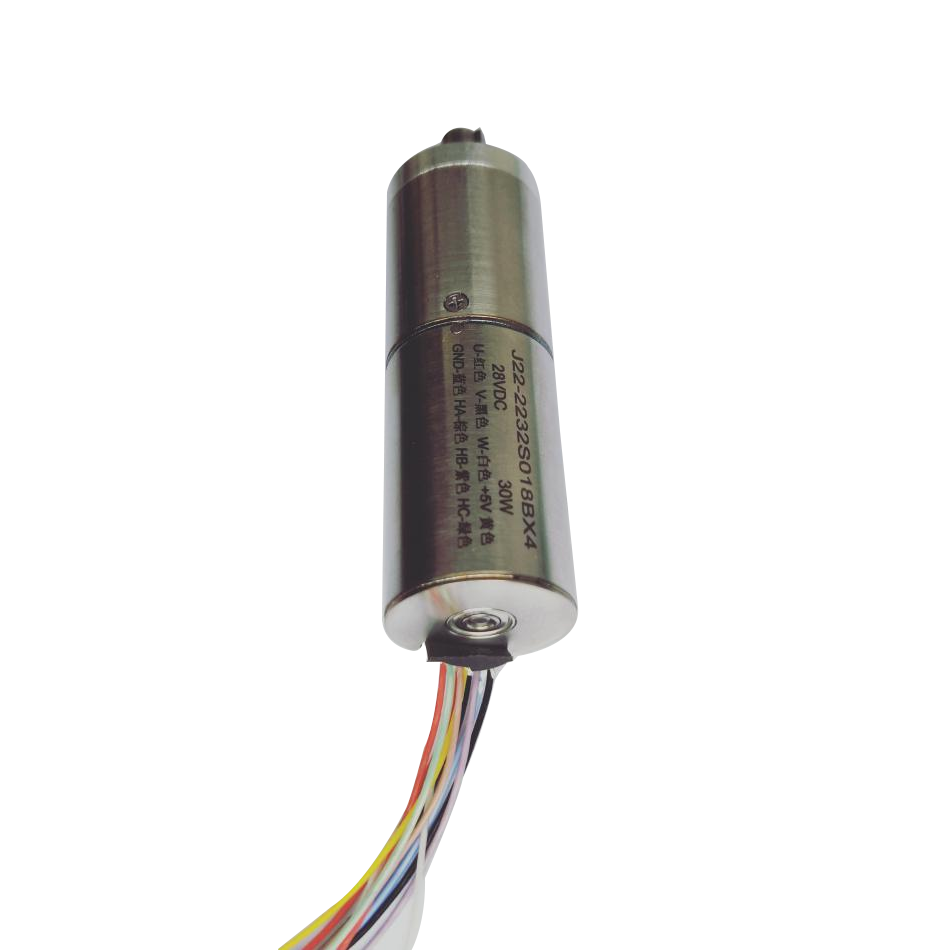

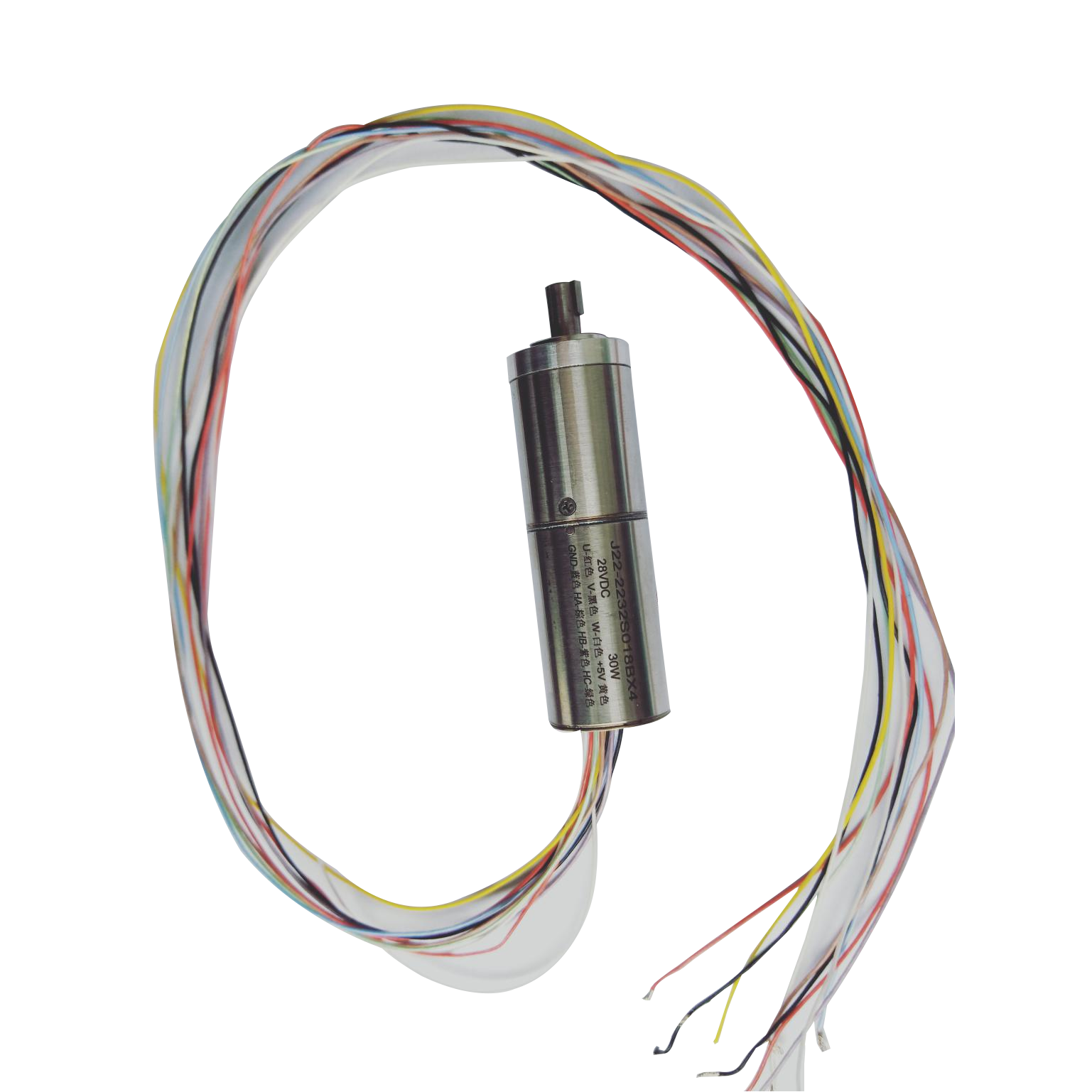

Zapraszamy do naszej fabryki, aby kupić najnowszą, niską cenę i wysokiej jakości przekładnię planetarną Ruixing 22 mm. Cieszymy się na współpracę z Tobą.
Parametr techniczny
Średnica skrzyni biegów | mm | 22 | |||||||||
Łożysko wału | opcjonalny/- | Łożysko ślizgowe/łożysko kulkowe | |||||||||
Luz promieniowy | mm | ≤0,1 | |||||||||
Luz osiowy | mm | ≤0,2 | |||||||||
Prędkość wprowadzania uprawnień | obr./min | ≤10 000 | |||||||||
Zalecany zakres temperatur | ℃ | -20 do +125 | |||||||||
Siła instalacyjna uprawnień | N | ≤100 | |||||||||
Obciążenie osiowe | N | ≤50 | |||||||||
Obciążenie promieniowe | N | ≤50 | |||||||||
typowe aplikacje | |||||||||||
Urządzenie medyczne | Produkty cyfrowe | UAV | Automatyka przemysłowa | ||||||||
Informacje o produkcie | |||||||||||
1 | Scena | 1 | 2 | 3 | 4 | 5 | |||||
2 | Numer zamówienia | 1220001 | 1220005 | 1220015 | 1220022 | 1220036 | 1220050 | 1220072 | 1220098 | ||
3 | Stosunek | 3.57 | 12.76 | 45.55 | 73.6 | 182.22 | 338.56 | 728.86 | 1557.38 | ||
4 | Numer zamówienia | 1220002 | 1220007 | 1220016 | 1220025 | 1220037 | 1220056 | 1220074 | 1220107 | ||
5 | Stosunek | 4 | 16 | 51.02 | 84.64 | 204.08 | 404.8 | 816.33 | 1936.00 | ||
6 | Numer zamówienia | 1220004 | 1220009 | 1220018 | 1220029 | 1220043 | 1220060 | 1220081 | 1220113 | ||
7 | Stosunek | 5.5 | 18.4 | 58.67 | 101.20 | 262.86 | 465.52 | 1024.00 | 2286.04 | ||
8 | Numer zamówienia |
|
1220012 | 1220019 | 1220032 | 1220047 | 1220064 | 1220087 | 1220117 | ||
9 | Stosunek |
|
22 | 64.00 | 121.00 | 302.29 | 556.60 | 1209.14 | 2662.00 | ||
1 | L (mm) | 22.1 | 25.9 | 29.7 | 33.5 | 37.3 | |||||
2 | Moment obrotowy (Nm) | 0.3 | 0.3 | 0.5 | 0.5 | 0.75 | |||||
3 | Moment obrotowy utyku (Nm) | 0.5 | 0.5 | 0.8 | 0.8 | 1 | |||||
4 | Maksymalna wydajność (%) | 90 | 81 | 73 | 65 | 59 | |||||
5 | Waga (g) | 30.0 | 35.0 | 46.0 | 55.0 | 65.0 | |||||
6 | Luz bez obciążenia (°) | 1 | 1.5 | 1.5 | 2 | 2 |
