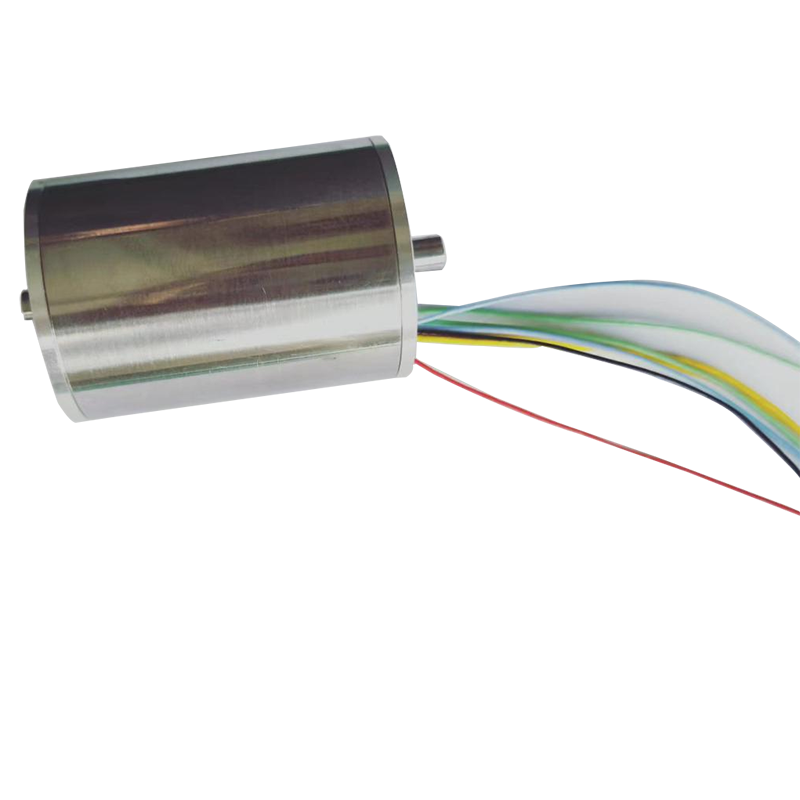

Bezszczotkowy silnik prądu stałego 40 mm z czujnikiem Halla

Możesz mieć pewność, że kupisz od nas dostosowany bezszczotkowy silnik prądu stałego RuiXing 40 mm z czujnikiem Halla. Będziemy dążyć do ciągłego doskonalenia naszych produktów, procesów i skuteczności naszego systemu zarządzania jakością, aby lepiej służyć naszym klientom.

Wyślij zapytanie

Opis produktu

Możesz mieć pewność, że kupisz od nas dostosowany bezszczotkowy silnik prądu stałego RuiXing 40 mm z czujnikiem Halla. Ogólnie rzecz biorąc, silniki z czujnikami Halla są użytecznym i skutecznym sposobem na poprawę wydajności i sterowania silnikami elektrycznymi w różnych zastosowaniach.

EC-i4056.8 Parametr techniki słupowej

PARAMETRY SILNIKA

Moc nominalna	W	85.0	100.0
Napięcie znamionowe	Wolt	18	48
Opór	Om	0.35	2
Prędkość bez obciążenia	obr./min	4600	5000
Prąd bez obciążenia	mama	330	150
Stała prędkość	obr./min	256	104
Stały moment obrotowy	mNm/A	37.15	91.15
Stała prędkość/moment obrotowy	obr/min/mNm	2.41	2.29
Prąd stoiska	mama	51429	24000
Moment obrotowy zatrzymania	mNm	1910	2188
Maks. Efektywność	%	85	85
Indukcyjność	mH	0.111	0.76
Mechaniczna stała czasowa	SM	1.72	1.69
Bezwładność wirnika	gcm²	67.97	70.47
U Maks. Wyjście
Aktualny	mama	5500	2440
Moment obrotowy	mNm	204	222
Prędkość	rmp	3985	4357
Wyjście	W	85	101

POMIAR

CHARAKTERYSTYKA SILNIKA

● Zakres temperatury otoczenia -40～+100℃
● Maksymalna temperatura uzwojenia 155 ℃
● Liczba par biegunów 4
● Liczba faz 3
● Waga 300g
● Maksymalna prędkość 8000 obr./min
●Koniec odtwarzania ＜0,15
● Luz średnicowy ≤0,025
● Definicja leada:

Gruby żółty Uzwojenie silnika Pin1;

Grubo-zielony Uzwojenie silnika Pin2;

Gruby niebieski Uzwojenie silnika Pin3;

Czerwony +5 V Pin4;

Czarny GND Pin5;

Cienki żółty Czujnik Halla Pin6;

Cienki zielony Czujnik Halla Pin7;

Cienki niebieski Czujnik Halla Pin8.

Parametr techniki BLDC4058

PARAMETRY SILNIKA

Moc nominalna	W	70
Napięcie znamionowe	Wolt	24
Opór	Om	1.55
Prędkość bez obciążenia	obr./min	8500
Prąd bez obciążenia	mama	320
Stała prędkość	obr./min	354
Stały moment obrotowy	mNm/A	26.42
Stała prędkość/moment obrotowy	obr/min/mNm	20.78
Prąd stoiska	mama	15484
Moment obrotowy zatrzymania	mNm	409
Maks. Efektywność	%	73
Indukcyjność	mH	0.44
Mechaniczna stała czasowa	SM	15.88
Bezwładność wirnika	gcm²	72.78
U Maks. Wyjście
Aktualny	mama	4200
Moment obrotowy	mNm	111
Prędkość	rmp	6009
Wyjście	W	70

POMIAR

CHARAKTERYSTYKA SILNIKA

● Zakres temperatury otoczenia -40～+100℃
● Maks. temperatura uzwojenia 155℃
● Liczba par biegunów 1
● Liczba faz 3
● Waga 410g
● Maksymalna prędkość 12000 obr./min
●Koniec odtwarzania ＜0,15
● Luz średnicowy ≤0,025
● Definicja leada:

Gruby żółty Uzwojenie silnika Pin1;

Grubo-zielony Uzwojenie silnika Pin2;

Gruby niebieski Uzwojenie silnika Pin3;

Czerwony +5 V Pin4;

Czarny GND Pin5;

Cienki żółty Czujnik Halla Pin6;

Cienki zielony Czujnik Halla Pin7;

Cienki niebieski Czujnik Halla Pin8.

Parametr techniki BLDC4080

PARAMETRY SILNIKA

Moc nominalna	W	170.0	150.0
Napięcie znamionowe	Wolt	24	24
Opór	Om	0.14	0.25
Prędkość bez obciążenia	obr./min	10000	8500
Prąd bez obciążenia	mama	550	300
Stała prędkość	obr./min	417	354
Stały moment obrotowy	mNm/A	22.86	26.89
Stała prędkość/moment obrotowy	obr/min/mNm	2.55	3.29
Prąd stoiska	mama	17419	96000
Moment obrotowy zatrzymania	mNm	3918	2582
Maks. Efektywność	%	89	89
Indukcyjność	mH	0.075	0.075
Mechaniczna stała czasowa	SM	2.39	3.09
Bezwładność wirnika	gcm²	89.24	89.24
U Maks. Wyjście
Aktualny	mama	7450	7150
Moment obrotowy	mNm	170	192
Prędkość	rmp	9565	7474
Wyjście	W	170	150

POMIAR

CHARAKTERYSTYKA SILNIKA

● Zakres temperatury otoczenia -40～+100℃
● Maksymalna temperatura uzwojenia 155 ℃
● Liczba par biegunów 1
● Liczba faz 3
● Waga 600g
● Maksymalna prędkość 18000 obr./min
●Koniec odtwarzania ＜0,15
● Luz średnicowy ≤0,025
● Definicja leada:

Gruby żółty Uzwojenie silnika Pin1;

Grubo-zielony Uzwojenie silnika Pin2;

Gruby niebieski Uzwojenie silnika Pin3;

Czerwony +5 V Pin4;

Czarny GND Styk 5;

Cienki żółty Czujnik Halla Pin6;

Cienki zielony Czujnik Halla Pin7;

Cienki niebieski Czujnik Halla Pin8.
