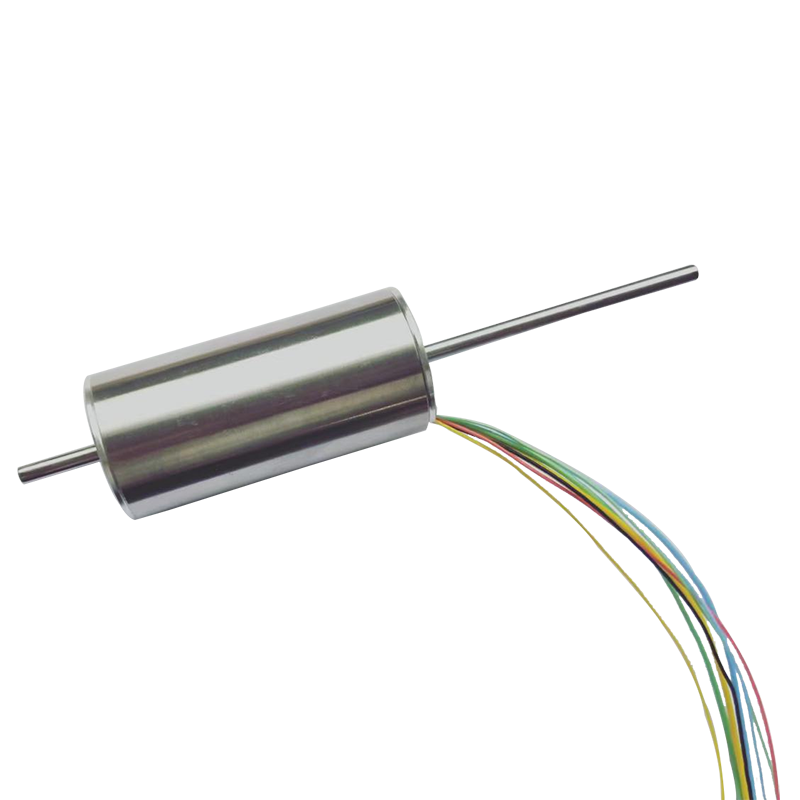

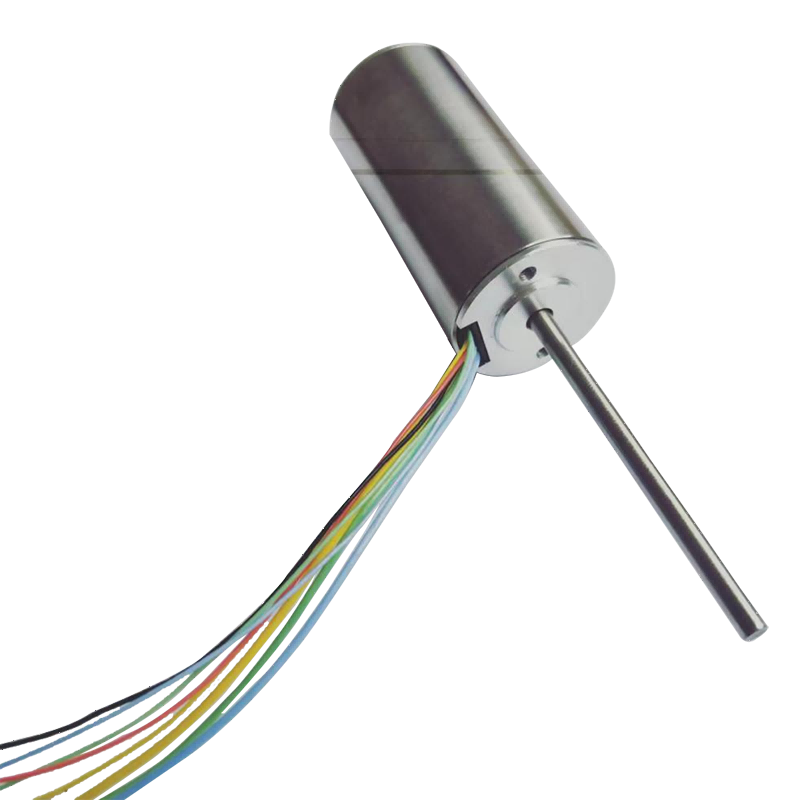

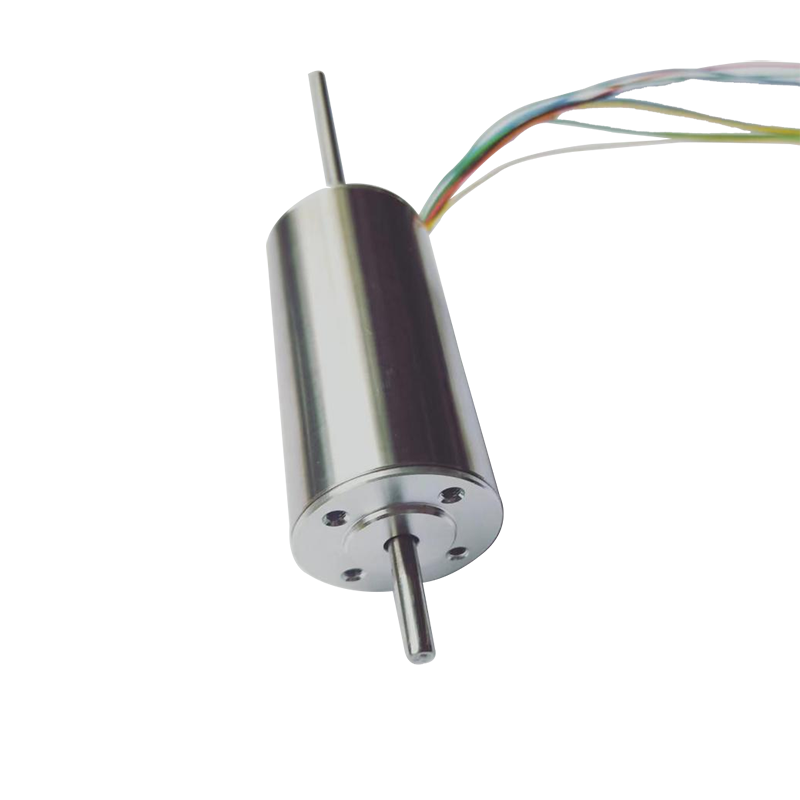

Bezszczotkowy silnik prądu stałego 30 mm z czujnikiem Halla

Jako profesjonalna produkcja chcielibyśmy zapewnić Państwu wysokiej jakości bezszczotkowy silnik prądu stałego RuiXing 30 mm z czujnikiem Halla. Produkty te są od dawna eksportowane do Europy, Ameryki Północnej i obszarów Środkowego Wschodu. Jako fabryka możemy zapewnić dokładny czas dostawy, a jakość naszych produktów i usług są doceniane przez klientów.

Wyślij zapytanie

Opis produktu

Jako profesjonalna produkcja chcielibyśmy zapewnić Państwu wysokiej jakości bezszczotkowy silnik prądu stałego RuiXing 30 mm z czujnikiem Halla. Zastosowanie czujnika Halla w silniku pozwala na bardziej precyzyjną kontrolę prędkości i położenia silnika, co może być ważne w zastosowaniach wymagających dokładnego sterowania, takich jak robotyka, automatyka i pojazdy elektryczne. Zapewniając w czasie rzeczywistym informację zwrotną na temat położenia silnika, sterownik może regulować napięcie i prąd dostarczany do cewek silnika, aby utrzymać żądaną prędkość lub położenie.

Parametr techniki BLDC3042

PARAMETRY SILNIKA

Moc nominalna	W	26.0
Napięcie znamionowe	Wolt	24
Opór	Om	3.03
Prędkość bez obciążenia	obr./min	9300
Prąd bez obciążenia	mama	130
Stała prędkość	obr./min	388
Stały moment obrotowy	mNm/A	24.25
Stała prędkość/moment obrotowy	obr/min/mNm	48.42
Prąd stoiska	mama	7920.8
Moment obrotowy zatrzymania	mNm	192
Maks. Efektywność	%	76
Indukcyjność	mH	0.34
Mechaniczna stała czasowa	SM	8.48
Bezwładność wirnika	gcm²	16.67
U Maks. Wyjście
Aktualny	mama	1375
Moment obrotowy	mNm	33
Prędkość	rmp	7455
Wyjście	W	26

POMIAR

CHARAKTERYSTYKA SILNIKA

● Zakres temperatury otoczenia -40～+100℃
● Maks. temperatura uzwojenia 155℃
● Liczba par biegunów 1
● Liczba faz 3
● Waga 160g
● Maksymalna prędkość 15000 obr./min
● Zakończ odtwarzanie ＜0,15

● Średnica luzu ≤0,025

● Definicja leada:

Gruby żółty Uzwojenie silnika Styk 1;

Grubo-zielony Uzwojenie silnika Styk 2;

Gruby niebieski Uzwojenie silnika Pin3;

Czerwony +5 V Pin 4;

Czarny GND Pin5;

Cienki żółty Czujnik Halla Pin6;

Cienki zielony Czujnik Halla Pin7;

Cienki niebieski Czujnik Halla Pin8.

Parametr techniki BLDC3064

PARAMETRY SILNIKA

Moc nominalna	W	60
Napięcie znamionowe	Wolt	24
Opór	Om	0.94
Prędkość bez obciążenia	obr./min	9500
Prąd bez obciążenia	mama	200
PrędkośćStały	obr./min	396
Moment obrotowyStały	mNm/A	23.95
Stała prędkość/moment obrotowy	obr/min/mNm	15.54
Prąd stoiska	mama	25532
Moment obrotowy zatrzymania	mNm	611
Maks. Efektywność	%	83
Indukcyjność	mH	0.173
Mechaniczna stała czasowa	SM	4.23
Bezwładność wirnika	gcm²	25.90
U Maks. Wyjście
Aktualny	mama	2950
Moment obrotowy	mNm	70.65
Prędkość	rmp	8150
Wyjście	W	60

POMIAR

CHARAKTERYSTYKA SILNIKA

● Średnica luzu ≤0,025

● Definicja leada:

Gruby żółty Uzwojenie silnika Styk 1;

Grubo-zielony Uzwojenie silnika Styk 2;

Gruby niebieski Uzwojenie silnika Pin3;

Czerwony +5 V Pin4;

Czarny GND Pin5;

Cienki żółty Czujnik Halla Pin6;

Cienki zielony Czujnik Halla Pin7;

Cienki niebieski Czujnik Halla Pin8;
