Silnik prądu stałego ze szczotką węglową 22 mm

Zapraszamy do naszej fabryki, aby kupić najnowszy, niską cenę i wysokiej jakości silnik prądu stałego RuiXing 22 mm ze szczotką węglową. Nalegamy na znormalizowaną, systematyczną i znormalizowaną produkcję, wdrażamy pełen zakres strategii zarządzania jakością, aby zapewnić jakość produktu, pełną kontrolę i śledzenie jakości procesu, nie oszczędzając żadnego najmniejszego ogniwa.

Wyślij zapytanie

Opis produktu

Zapraszamy do naszej fabryki, aby kupić najnowszy, niską cenę i wysokiej jakości silnik prądu stałego RuiXing 22 mm ze szczotką węglową. ASilnik prądu stałego ze szczotką węglową 22 mmto kompaktowy silnik elektryczny wykorzystujący szczotki węglowe do przewodzenia prądu elektrycznego do obracającego się twornika, który generuje moc mechaniczną. Jego wielkość jest określona przez średnicę korpusu silnika.

22SYK33.H.T Parametr techniki

PARAMETRY SILNIKA

Moc nominalna	W	4,0	5,0	4,0	17.0	15.0
Napięcie znamionowe	Wolt	6	20	12	24	48
Opór ±10%	Om	1.0	13.5	7.5	3.6	16.6
Prędkość bez obciążenia ± 10%	obr./min	7500	6000	4500	12700	13000
Prąd bez obciążenia ≤125%	mama	50	20	15	60	50
Stała prędkość	obr./min	1250	300	375	529	271
Stały moment obrotowy	mNm/A	7.58	31.42	25.24	17.89	34.67
Prąd stoiska	mama	6000	1481	1600	6667	2892
Moment obrotowy zatrzymania	mNm	45.5	46.54	40.4	119.28	100.24
Maks. Efektywność	%	83	78	82	82	75
Indukcyjność mH	mH	0.05	1.06	0.58	0.23	1.046
Mechaniczna stała czasowa	SM	5.39	5.09	4.45	4.45	5.42
Bezwładność wirnika	gcm²	3.11	3.76	3.8	3.98	3.98
U Maks. Wyjście
Aktualny	mama	770	340	480	815	378
Moment obrotowy	mNm	5.8	10.68	12.1	14.58	13.1
Prędkość	rmp	6538	4484	3150	11147	10962
Wyjście	W	4	5	4	17	15

POMIAR

CHARAKTERYSTYKA SILNIKA

● Zakres temperatury otoczenia -40～+100℃
● Maks. dopuszczalna temperatura uzwojenia 155℃
● Liczba segmentów komutatora 9
● Waga 60g
● Szczotka węglowa
● Maks. głębokość montażu wkrętu 3mm

22SYK35.H.T Parametr techniki

PARAMETRY SILNIKA

Moc nominalna	W	18	5	15
Napięcie znamionowe	Wolt	24	27	28
Opór ±10%	Om	3.4	16	5.3
Prędkość bez obciążenia ± 10%	obr./min	12700	8500	13000
Prąd bez obciążenia ≤125%	mama	50	20	60
PrędkośćStały	obr./min	529	315	464
Moment obrotowyStały	mNm/A	17.93	29.99	20.34
Prąd stoiska	mama	7059	1688	5283
Moment obrotowy zatrzymania	mNm	126.54	50.61	107.48
Maks. Efektywność	%	84	79	80
Indukcyjność mH	mH	0.25	1.085	0.33
Mechaniczna stała czasowa	SM	4.19	7.83	2.46
Bezwładność wirnika	gcm²	3.98	4.44	1.94
U Maks. Wyjście
Aktualny	mama	850	220	635
Moment obrotowy	mNm	15.24	6.6	12.92
Prędkość	rmp	11171	7392	11094
Wyjście	W	18	5	15

POMIAR

CHARAKTERYSTYKA SILNIKA

● Zakres temperatury otoczenia -40～+100℃
● Maks. dopuszczalna temperatura uzwojenia 155℃
● Liczba segmentów komutatora 9
● Waga 62g
● Szczotka węglowa
● Maks. głębokość montażu śruby 3,5 mm

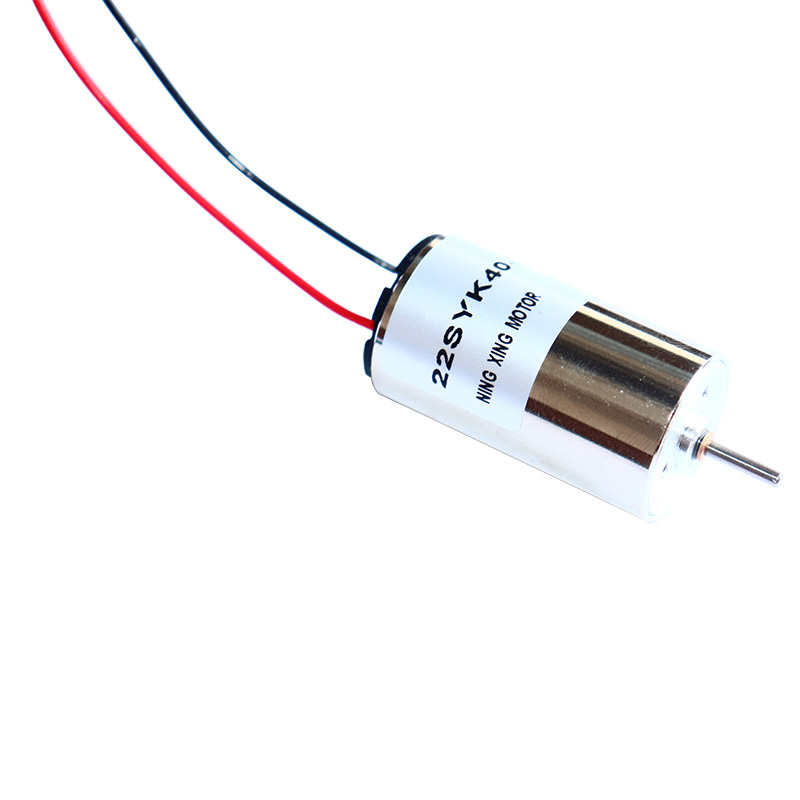

22SYK40.H.T Parametr techniki

PARAMETRY SILNIKA

Moc nominalna	W	40.0	14,0	15,0
Napięcie znamionowe	Wolt	28	36	48
Opór ±10%	Om	2.9	10.00	16.00
Prędkość bez obciążenia ± 10%	obr./min	12000	8000	9000
Prąd bez obciążenia ≤125%	mama	60	30	20
PrędkośćStały	obr./min	429	222	188
Moment obrotowyStały	mNm/A	22.15	42.64	50.62
Prąd stoiska	mama	9655	3600	3000
Moment obrotowy zatrzymania	mNm	213.91	153.49	151.85
Maks. Efektywność	%	85	83	84
Indukcyjność mH	mH	0,351	1.171	1.851
Mechaniczna stała czasowa	SM	4.01	3.89	3.80
Bezwładność wirnika	gcm²	6.8	7.10	6.10
U Maks. Wyjście
Aktualny	mama	1850	450	350
Moment obrotowy	mNm	40.99	19.19	17.72
Prędkość	rmp	9410	7000	7950
Wyjście	W	40	14	15

POMIAR

CHARAKTERYSTYKA SILNIKA

● Zakres temperatury otoczenia -40～+100℃
● Maks. dopuszczalna temperatura uzwojenia 155℃
● Liczba segmentów komutatora 9
● Waga 72g
● Szczotka węglowa
● Maks. głębokość montażu śruby 3,5 mm

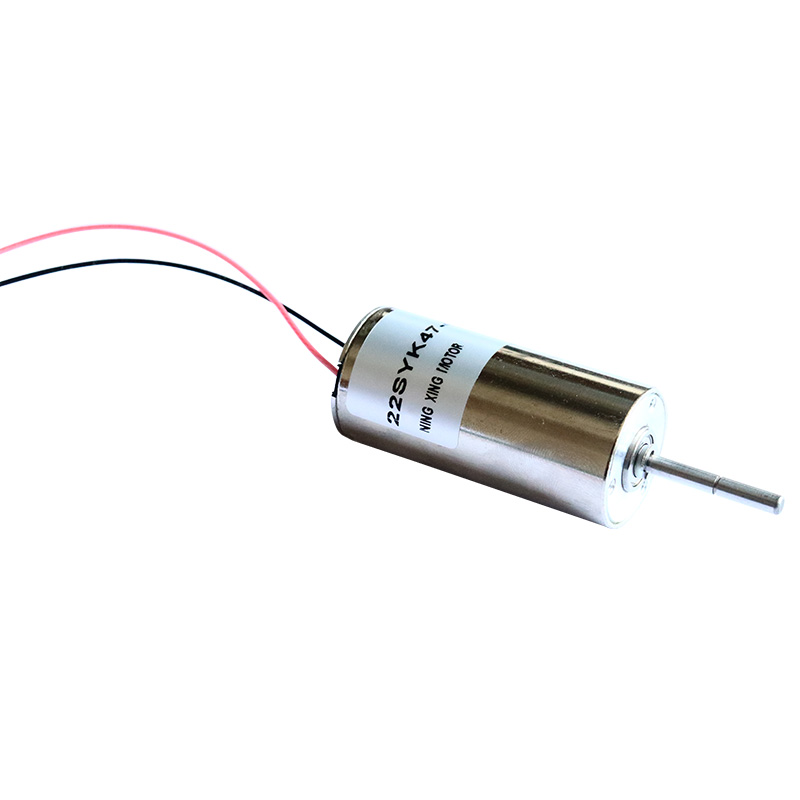

22SYK47.G.T Parametr techniki

PARAMETRY SILNIKA

Moc nominalna	W	30	33	30
Napięcie znamionowe	Wolt	24	36	48
Opór ±10%	Om	2.2	2.98	6
Prędkość bez obciążenia ± 10%	obr./min	10000	12500	12700
Prąd bez obciążenia ≤125%	mama	40	40	60
Prędkość znamionowa	obr./min	417	347	265
Znamionowy moment obrotowy	mNm/A	22.85	27.42	35.84
Prąd stoiska	mama	10909	12081	8000
Moment obrotowy zatrzymania	mNm	249.23	331.31	286.71
Maks. Efektywność	%	88	89	83
Indukcyjność mH	mH	0.304	0.412	0.75
Mechaniczna stała czasowa	SM	3.8	3.7	3.62
Bezwładność wirnika	gcm²	9.02	9.33	7.79
U Maks. Wyjście
Aktualny	mama	1500	1020	690
Moment obrotowy	mNm	34.27	27.97	24.73
Prędkość	rmp	8366	11216	11605
Wyjście	W	30.0	33	30

POMIAR

CHARAKTERYSTYKA SILNIKA

● Zakres temperatury otoczenia -40～+100℃
● Maks. dopuszczalna temperatura uzwojenia 155℃
● Liczba segmentów komutatora 9
● Waga 88g
● Szczotka węglowa
● Maks. głębokość montażu śruby 3,5 mm
